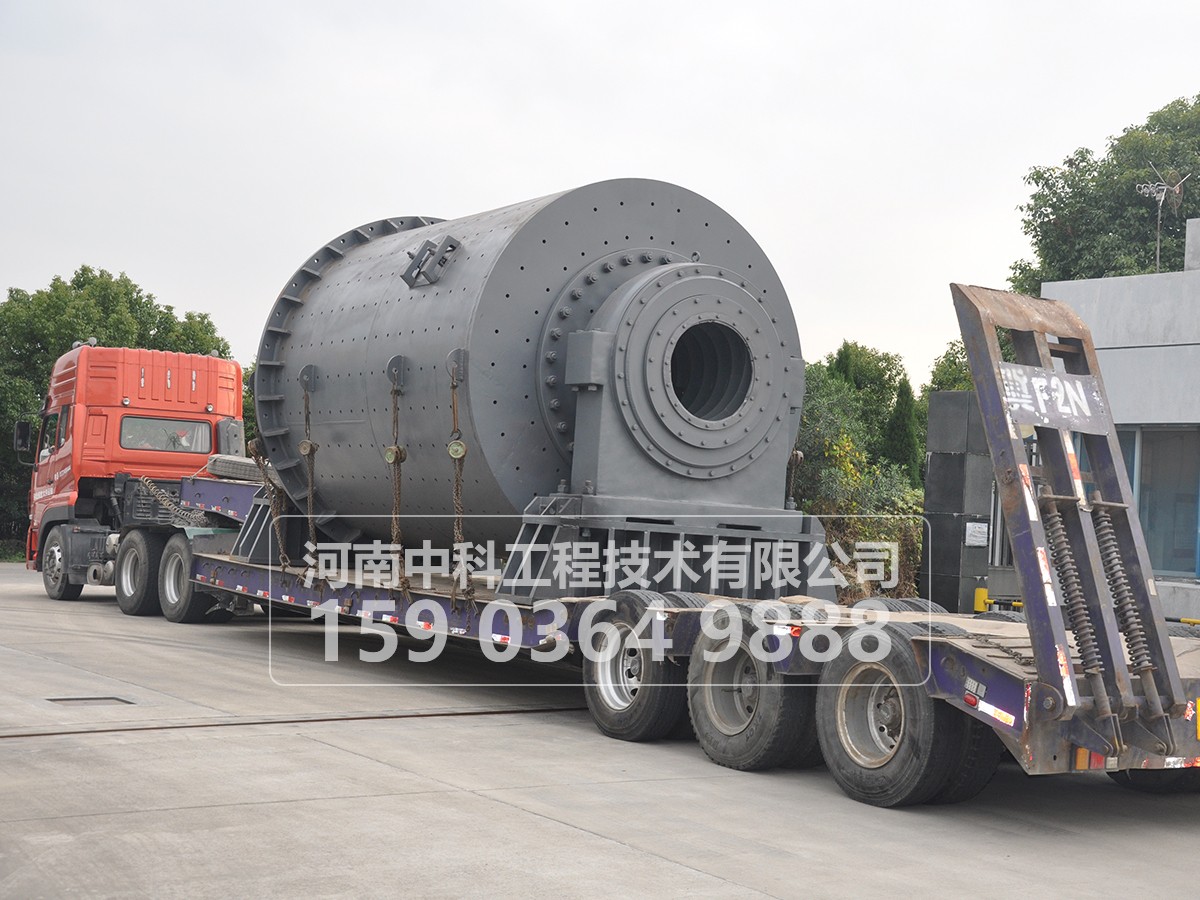

结构特征
该球磨机主要由回转部分、主轴承、进料装置、出料装置、传动装置等组成。
（一）回转部分
由优质碳素钢板卷焊而成的筒体和螺栓连接的两端盖组成。筒体内装有保护筒体和端盖的衬板。当磨机为双仓时，筒体内装有单层隔仓板，为了检查和修换磨机内的零部件及向磨机内装入研磨体。筒体内的每一仓都设有一个磨门。端盖为平锥形，带有法兰，与筒体两端法兰相接，小端为空心轴，对法兰盘平面和空心轴颈要求有较高的加工精度。筒体的回转部分支承在两个主轴承上。筒体由于温差的伸缩和安装误差，两主轴承与端盖空心轴的配合要留出伸缩余地，为保证齿轮的正常啮合，伸缩的预留间隙设在进料端的轴颈上。
（二）主轴承
磨机通过空心轴支在两个主轴承上，主轴承受整个磨机和研磨体以及物料的重量外，还受到磨机回转时的扭矩作用。主轴承为滑动轴承，由轴承盖、球面瓦和主轴座组成，球面瓦内表面浇注巴氏合金。空心轴转动时产生大量的热，为降低轴承温度，轴瓦工作面下部，设有冷却水管道。
（三）进料装置
磨机为湿式时，由勺式给料器和进料衬铁组成，给料器的勺头由高锰钢铸造，用螺栓连于勺体上。
磨机为干式时，由进料溜子和进料螺旋筒组成，进料溜子内装有衬板。
（四）出料装置
磨机为湿式时，由出料螺旋筒和出料喇叭口组成。磨机为干式时，由出料螺旋筒、筛网、闪动阀、出料罩组成。
（五）传动装置
由电机、减速机通过联轴器带动传动过桥上的小齿轮，小齿轮带动固定在回转部分的大齿轮，而使磨机回转。
必须指出的是，磨机的传动布置方式不能随意改变，如果由于某种原因非改变不可，则必须保证小齿轮对大齿轮的作用永远向上，若磨机转向改变，则磨机回转部分有方向性的零件应作相应改变，如扬料板、阶梯衬板、进出料螺旋筒等。
技术参数
规 格：Ф1830×7000
筒体有效容积：16.24m3
筒体转数：23.9r/min
出料粒度：0.074～0.8mm
生产能力：6～8t/h ﹙煅白﹚
装球重量：20t
电动机型号：JR138–8
功 率：245kw
减速机型号：ZD60–9–Ⅰ（ Ⅱ）
速 比：i=4.5
重 量（不含研磨体）：36 t
外形尺寸：12320×4685×3750
